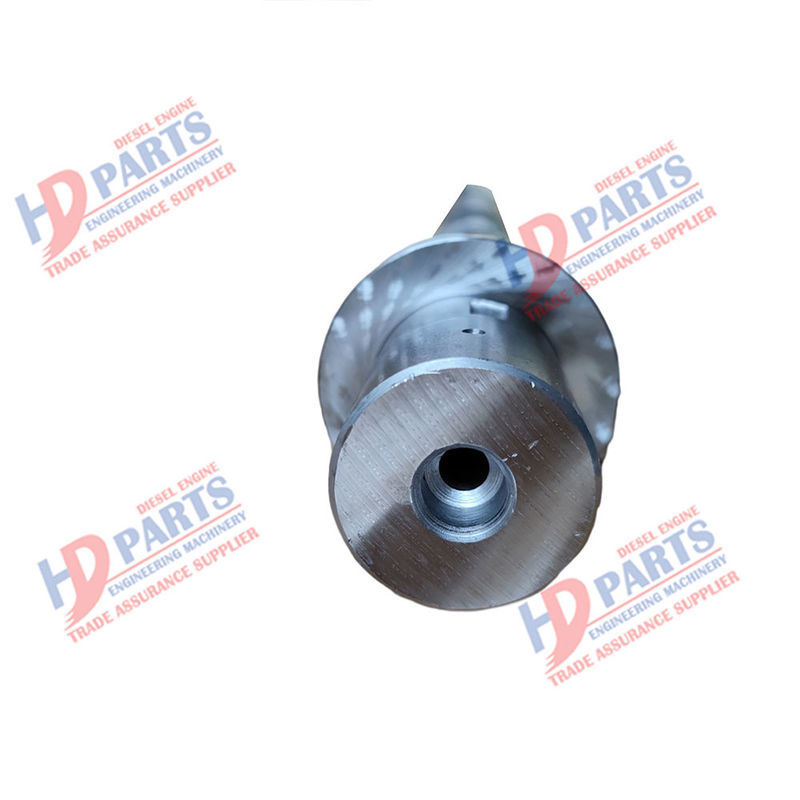

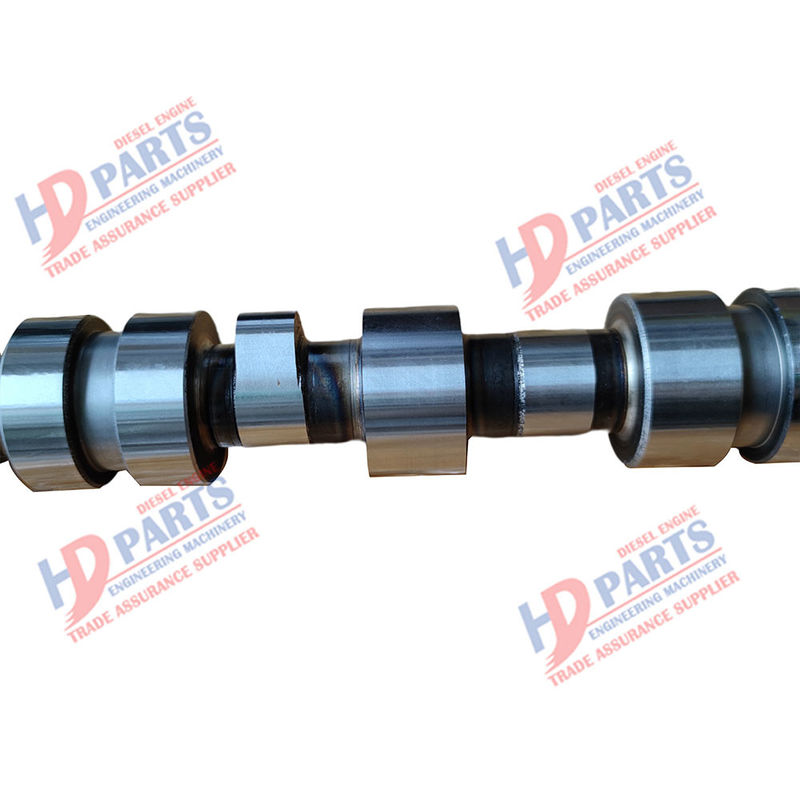

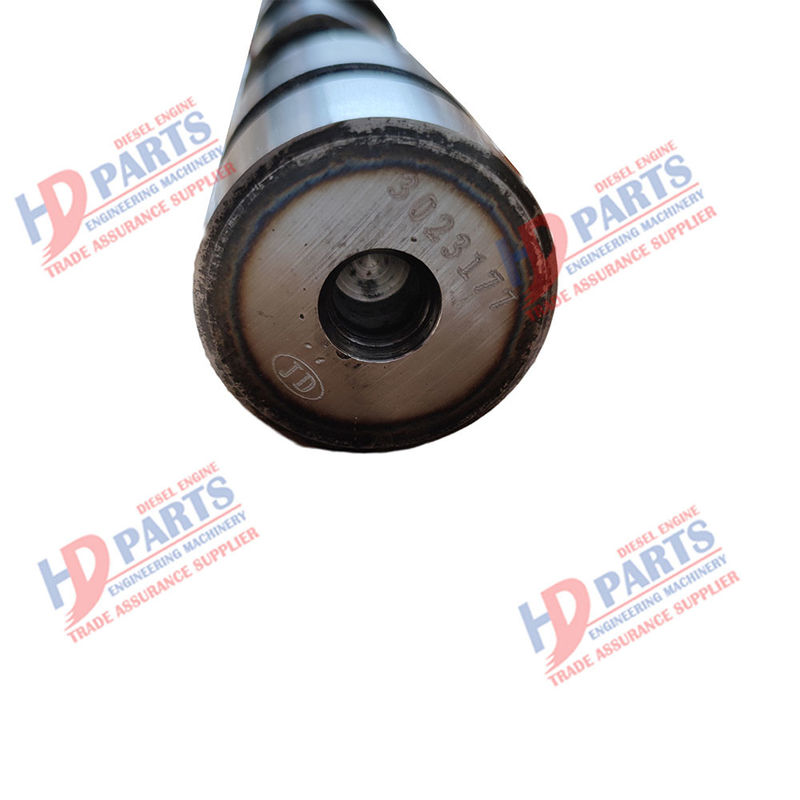

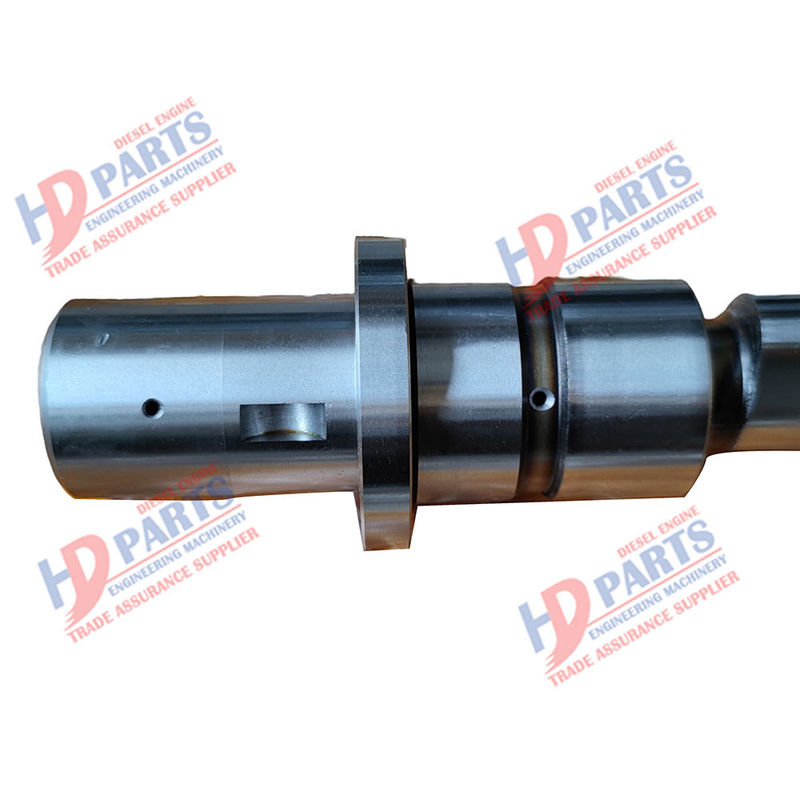

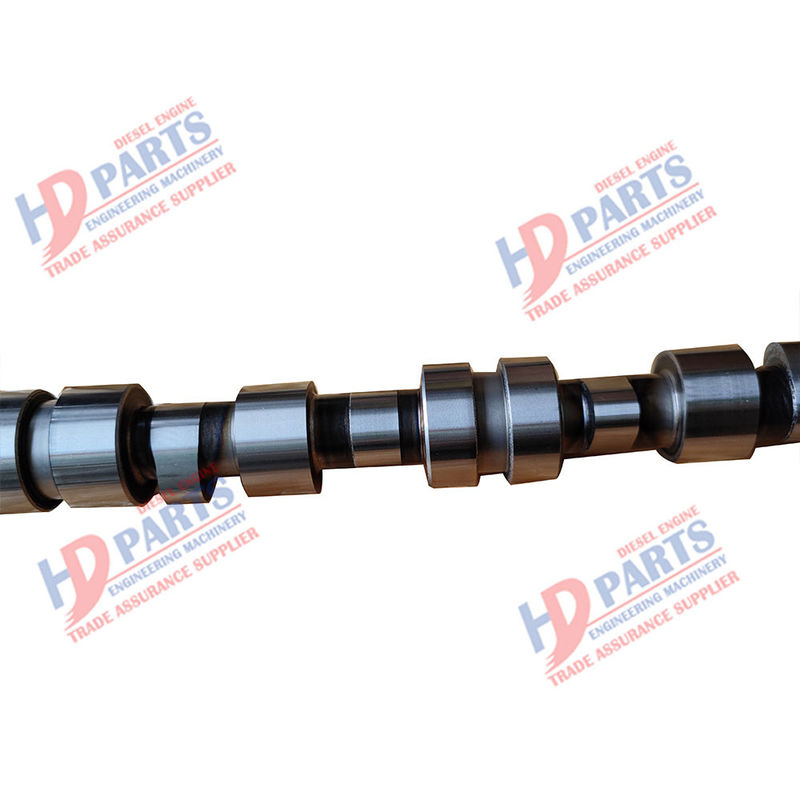

DOOSAN-এর জন্য NH220 পাওয়ারস্ট্রোক ক্যামশ্যাফ্ট 3023177

1. সাধারণত, চারটি চোয়ালের চক ছোট পরিমাণে এবং কম নির্ভুলতার সাথে অদ্ভুত ওয়ার্কপিস ক্ল্যাম্প করার জন্য ব্যবহৃত হয়।চারটি চোয়ালের চাকের উপর অদ্ভুত ওয়ার্কপিস বাঁকানোর সময়, প্রথমে ওয়ার্কপিসের উপর একটি লাইন আঁকুন।এটি একটি উদ্ভট বৃত্ত আঁকা এবং অনুভূমিক এবং উল্লম্ব ক্রস লাইন নিশ্চিত করা।এই লাইন অনুযায়ী চার চোয়ালের চক এর অবস্থান নির্ধারণ করার জন্য।

2. ছোট এককেন্দ্রিকতা (e ≤ 5-6 মিমি) এবং ছোট দৈর্ঘ্যের কিন্তু বৃহত্তর সংখ্যক এককেন্দ্রিক ওয়ার্কপিস সহ উদ্বেগজনক ওয়ার্কপিসগুলি মেশিন করার সময়, তিনটি চোয়ালের সেলফ সেন্টারিং চক মেশিনিংয়ের জন্য ব্যবহার করা যেতে পারে।বাঁক নেওয়ার সময়, বাইরের বৃত্ত এবং দৈর্ঘ্য প্রথমে ঘুরতে হবে।তারপরে এটি তিনটি চোয়ালের চাকের উপর আটকে দেওয়া হয় এবং একটি চোয়ালের উপর একটি গ্যাসকেট স্থাপন করা হয় যাতে বাঁক নেওয়ার জন্য ওয়ার্কপিসটিকে উদ্ভট করে তোলা হয়।প্যাডের পুরুত্ব নিম্নলিখিত সূত্র দ্বারা গণনা করা যেতে পারে।X=1.5e × (1-e/2d) (x=গ্যাস্কেট বেধ; e=ওয়ার্কপিসের বিকেন্দ্রতা; d=তিনটি নখর আটকানো অংশের ব্যাস) প্রকৃত বাঁক চলাকালীন, যোগাযোগের অবস্থানের মধ্যে বিচ্যুতির কারণে দীর্ঘ নখর এবং ওয়ার্কপিস, একটি সংশোধন ধ্রুবক মাটি gasket এর clamping পরে বিকৃতি যোগ করা হবে.X বাস্তব=x+1.5 △ e (x বাস্তব = প্রকৃত গ্যাসকেটের বেধ; x=গণনাকৃত বেধ; △ e=পরীক্ষার পরে পরিমাপ করা উদ্কেন্দ্রতা ত্রুটি)

3. ডাবল চকের উপর অদ্ভুত ওয়ার্কপিস বাঁকানো এই পদ্ধতিটি হল সারিবদ্ধকরণের জন্য চার চোয়ালের একক অভিনয় চকের উপর তিনটি চোয়ালের সেলফ সেন্টারিং চক ক্ল্যাম্প করা এবং তারপর ক্ল্যাম্পিংয়ের জন্য একটি অদ্ভুত দূরত্ব সরানো।ভবিষ্যতে, আপনি তিনটি চোয়ালের সেলফ সেন্টারিং চকের উপর ওয়ার্কপিসটি আটকে দিয়ে অদ্ভুত ওয়ার্কপিসটি চালু করতে পারেন।এই ভাবে, ওয়ার্কপিস সারিবদ্ধ করা অপ্রয়োজনীয়।তিনটি চোয়ালের চাকের অবস্থান সরানোর সময়, প্রথমে তিনটি চোয়ালের স্ব-কেন্দ্রিক চাকে অপটিক্যাল শ্যাফ্টটি ক্ল্যাম্প করুন, বিকেন্দ্রতা নির্ধারণ করতে ডায়াল সূচকটি ব্যবহার করুন এবং অবশেষে চারটি চোয়ালের চাকে তিনটি চোয়ালের চাকের অবস্থান নির্ধারণ করুন।

4. দুটি থিম্বলের মধ্যে উদ্বেগজনক ওয়ার্কপিস বাঁকানোর সময়, লম্বা দৈর্ঘ্য সহ উদ্ভট ওয়ার্কপিসটি বাঁক নেওয়ার জন্য দুটি থিম্বলের মধ্যে আটকানো যেতে পারে এবং ওয়ার্কপিসটিকে চিকেন হার্ট ক্ল্যাম্প দ্বারা ঘোরানোর জন্য চালিত করা যেতে পারে।দুটি থিম্বলের মধ্যে প্রক্রিয়াকৃত উদ্ভট ওয়ার্কপিসের উভয় প্রান্তের কেন্দ্র এবং উদ্ভট কেন্দ্রের গর্তটি সাধারণত বোরিং মেশিনে প্রক্রিয়া করা হয়, কারণ মেশিনের উভয় প্রান্তের কেন্দ্র নিশ্চিত করা কঠিন এবং উদ্ভট কেন্দ্রের গর্তের দিকটি নিশ্চিত করা কঠিন। সামঞ্জস্যপূর্ণ এবং সমান্তরাল।

5. উন্মাদ চক উন্মাদ চক উন্মাদ দূরত্ব সামঞ্জস্য সুবিধাজনক, বহুমুখিতা, উচ্চ নির্ভুলতা একটি আরও আদর্শ উদ্দীপক টুল।

6. বিশেষ ফিক্সচারে, যন্ত্রের দৈর্ঘ্য সংক্ষিপ্ত, নির্ভুলতা বেশি এবং উদ্ভট ওয়ার্কপিসের সংখ্যা খুব বড় হলে বিশেষ ফিক্সচারে উদ্ভট ওয়ার্কপিস চালু করা যেতে পারে।

7. বৃহৎ বিকেন্দ্রিকতা এবং কম নির্ভুলতার প্রয়োজনীয়তা সহ উদ্ভট ওয়ার্কপিসগুলির প্রকৃত প্রক্রিয়াকরণে, আরেকটি ক্ল্যাম্পিং পদ্ধতি সংক্ষিপ্ত করা হয়, যথা, তিনটি চোয়াল বিরক্তিকর প্লাস গ্যাসকেট ক্ল্যাম্পিং।অর্থাৎ, যখন তিনটি চোয়াল উপরের চোয়ালকে কেন্দ্র করে, প্রথমে প্রথম চোয়ালটি ইনস্টল করুন, তারপর আলতো করে কোলেটটি সরান, যাতে কোলেটের শেষ স্ক্রুটি প্রায় এক বা দুটি মোড় ঘুরতে পারে এবং তারপরে দ্বিতীয় এবং তৃতীয় চোয়ালটি ইনস্টল করুন, যাতে কোলেটের তিনটি চোয়াল স্বাভাবিকভাবেই বিকেন্দ্রিকতা তৈরি করে।যেহেতু উদ্বেগ সামঞ্জস্যযোগ্য নয়, তাই এটি সামঞ্জস্য করার জন্য শিমস যোগ করা উচিত।এই পদ্ধতির সুবিধা হল সহজ, সুবিধাজনক এবং দ্রুত, কিন্তু অসুবিধা হল অবস্থান নির্ভুলতা বেশি নয়।

উদ্ভট শ্যাফ্ট মেশিনিংয়ের প্রক্রিয়া পরিকল্পনা এবং ফিক্সচার ডিজাইনে, আমাদের প্রক্রিয়া কেন্দ্রীকরণ এবং প্রক্রিয়া বিকেন্দ্রীকরণের সংমিশ্রণের পদ্ধতি গ্রহণ করা উচিত এবং উত্পাদন ব্যাচ এবং প্রকৃত উত্পাদন পরিস্থিতি অনুসারে একটি স্বয়ংক্রিয় উত্পাদন লাইন ডিজাইন করা উচিত।যখন প্রক্রিয়াটি প্রক্রিয়া ঘনত্বের নীতি অনুসারে সংগঠিত হয়, তখন দক্ষ মেশিন টুলস এবং উচ্চ ডিগ্রি অটোমেশন সহ প্রক্রিয়া সরঞ্জামগুলিও ব্যাপকভাবে ব্যবহৃত হয়।এটি ব্যাপকভাবে উত্পাদনশীলতা উন্নত করে।
