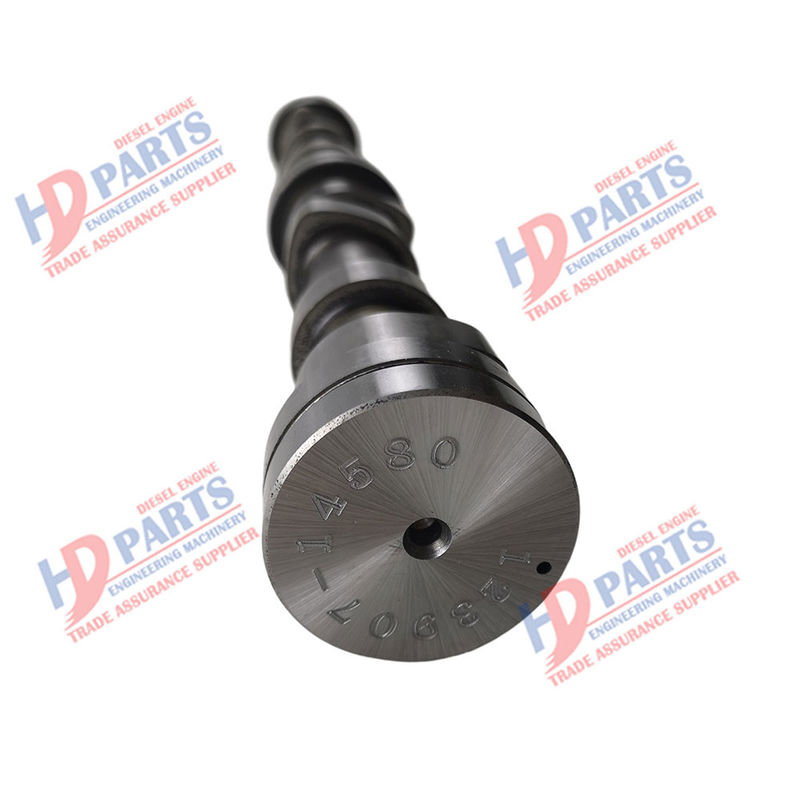

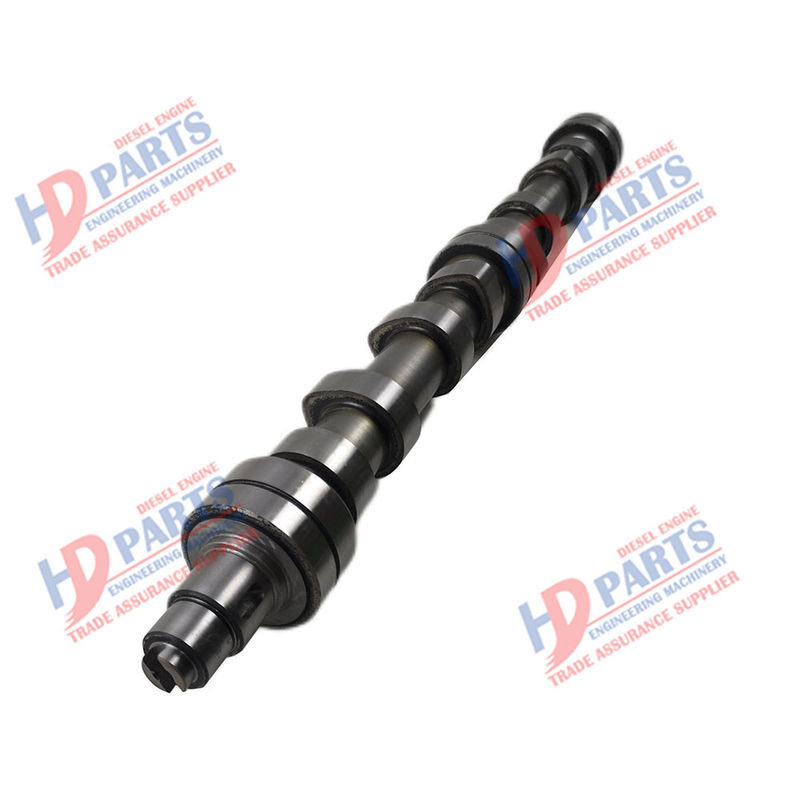

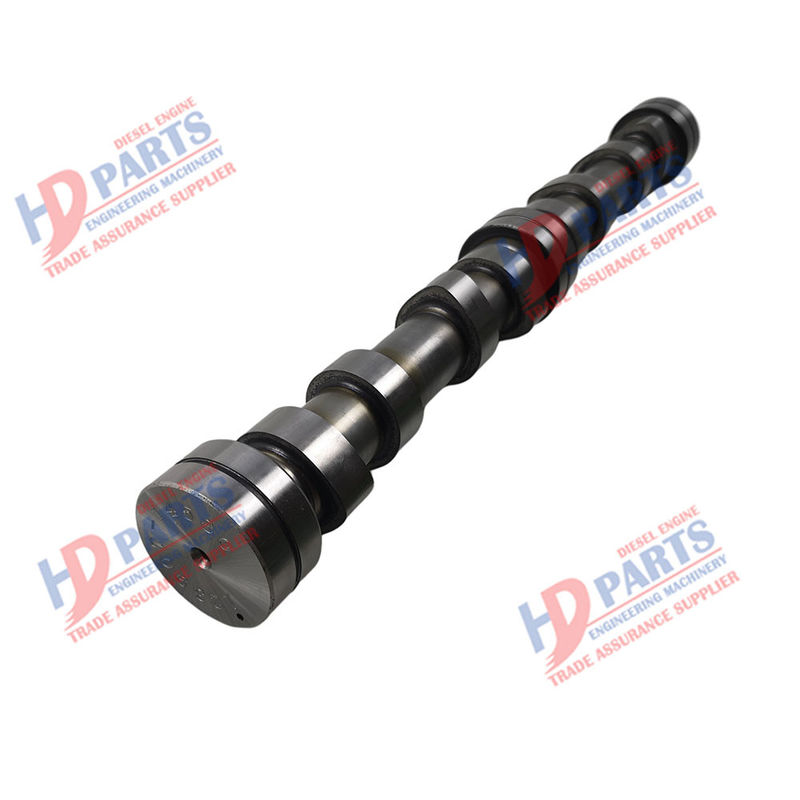

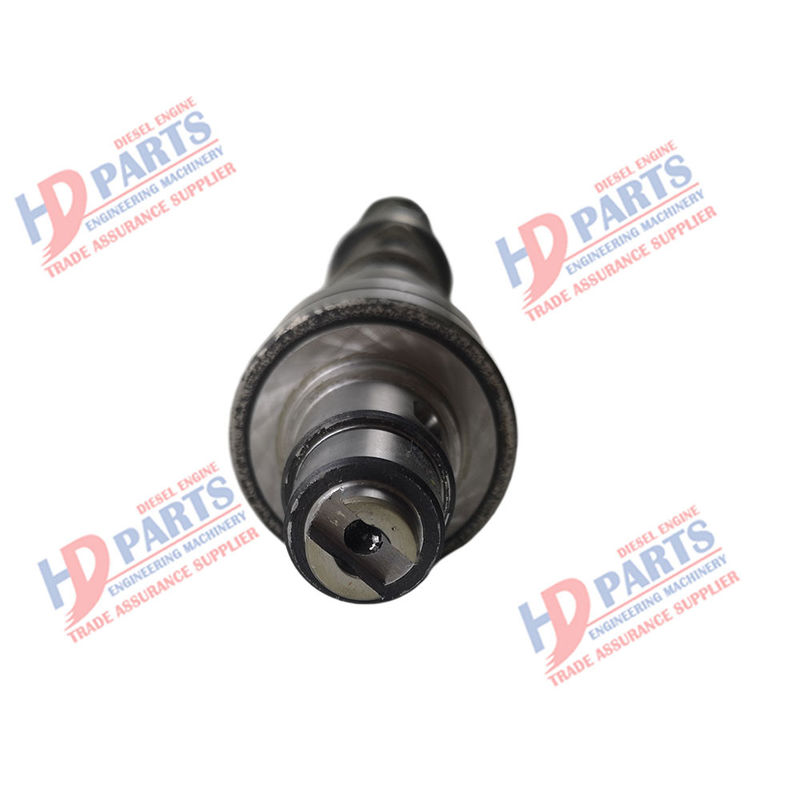

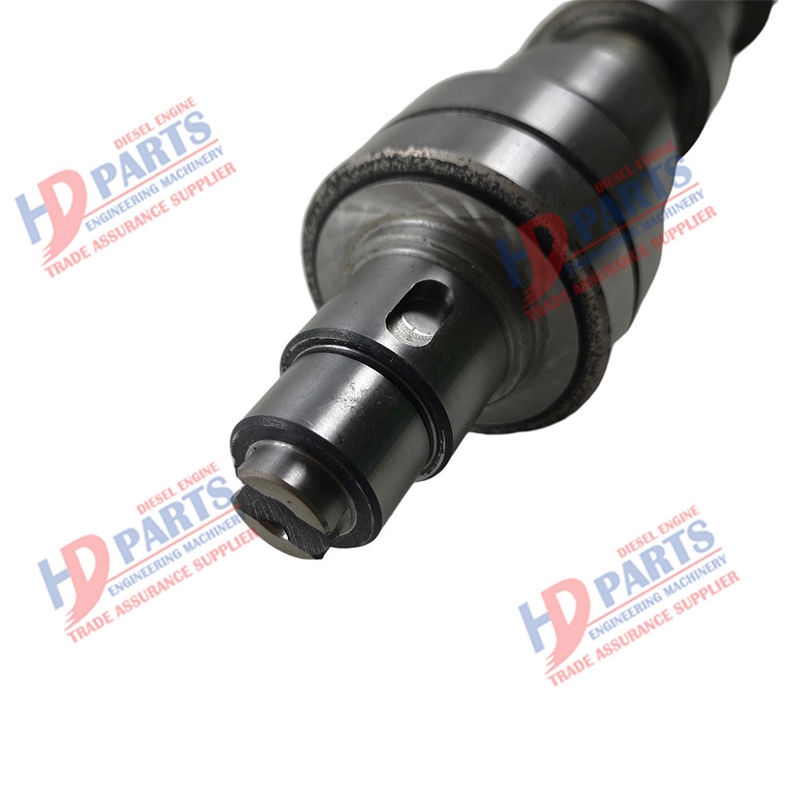

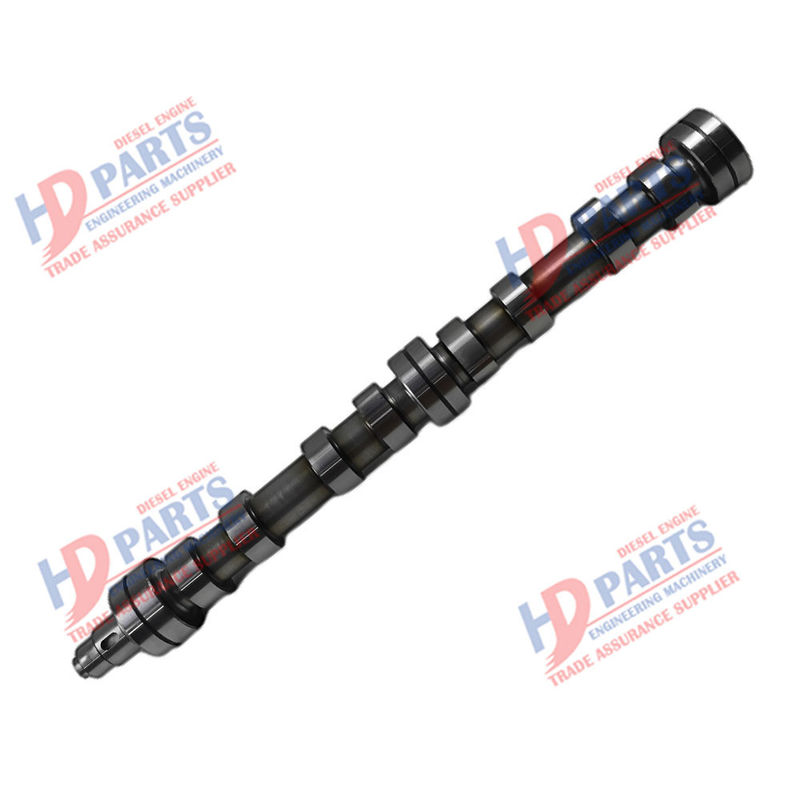

4TNV106 4TNE106 4D106 YANMAR ডিজেল ইঞ্জিনের যন্ত্রাংশ 123907-14580

এক্সেন্ট্রিক শ্যাফ্ট ঘুরানোর জন্য, মূলত ক্ল্যাম্পিংয়ের সময় ব্যবস্থা নেওয়া উচিত যাতে প্রক্রিয়াজাত করা এক্সেন্ট্রিক অংশের অক্ষটি টার্ন স্পিন্ডলের অক্ষের সাথে মিলে যায় [1]।

1. সাধারণভাবে চারটি চোয়াল চক ছোট পরিমাণে এবং কম নির্ভুলতার সাথে অদ্ভুত workpieces clamping জন্য ব্যবহৃত হয়। চারটি চোয়াল চকের উপর অদ্ভুত workpiece ঘোরানোর সময়,প্রথম workpiece উপর একটি লাইন আঁকা. এটি একটি eccentric বৃত্ত আঁকা এবং অনুভূমিক এবং উল্লম্ব ক্রস লাইন নিশ্চিত করা হয়. যাতে এই রেখা অনুযায়ী চার চোয়াল chuck মধ্যে তার অবস্থান নির্ধারণ করতে.

2. ছোট অদ্ভুততা (e ≤ 5-6 মিমি) এবং ছোট দৈর্ঘ্য কিন্তু বড় সংখ্যক অদ্ভুত অদ্ভুততা সঙ্গে অদ্ভুত workpieces machining যখন, তিন চোয়াল স্ব-কেন্দ্রীকরণ chuck machining জন্য ব্যবহার করা যেতে পারে।ঘুরতে গেলে, প্রথম বাইরের বৃত্ত এবং দৈর্ঘ্য ঘোরানো হবে। তারপর এটি তিনটি চোয়াল চাক উপর clamped হয়, এবং একটি চোয়াল একটি gasket স্থাপন করা হয় কাজ টুকরা ঘোরানোর জন্য eccentric করতে।প্যাড বেধ নিম্নলিখিত সূত্র দ্বারা গণনা করা যেতে পারে. X=1.5e × (1-e/2d) (x=গ্যাসকেটের বেধ; e=ওয়ার্কপিসের এক্সসেন্ট্রিসিটি; d=তিনটি আঙ্গুলের ক্ল্যাম্পযুক্ত অংশের ব্যাসার্ধ) প্রকৃত ঘুরানোর সময়,লম্বা আঙ্গুল এবং কাজের টুকরো যোগাযোগের অবস্থান মধ্যে বিচ্যুতি কারণে, মাটির সিলিংয়ের ক্ল্যাম্পিংয়ের পরে বিকৃতিতে একটি সংশোধন ধ্রুবক যুক্ত করা উচিত। এক্স বাস্তব = এক্স + 1.5 △ ই (এক্স বাস্তব = প্রকৃত সিলিংয়ের বেধ; এক্স = গণনা করা বেধ;△ e= পরীক্ষার পর পরিমাপ করা এক্সসেন্ট্রিসিটি ত্রুটি)

3. ডাবল chuck উপর অদ্ভুত workpiece ঘোরানো এই পদ্ধতি সমন্বয় জন্য চার চোয়াল একক অভিনয় chuck উপর তিন চোয়াল স্ব-কেন্দ্রীকরণ chuck clamping হয়,এবং তারপর clamping জন্য একটি অদ্ভুত দূরত্ব সরানো. ভবিষ্যতে, আপনি তিন চোয়াল স্ব-কেন্দ্রিক চক উপর workpiece clamping দ্বারা অদ্ভুত workpiece ঘুরিয়ে দিতে পারেন। এই ভাবে, এটি workpiece সারিবদ্ধ অপ্রয়োজনীয়।যখন তিন চোয়াল চাক অবস্থান সরানো, প্রথম তিন চোয়াল স্ব centering chuck মধ্যে অপটিক্যাল খাদ clamping, eccentricity নির্ধারণ করতে ডায়াল সূচক ব্যবহার করুন,এবং অবশেষে চার চোয়াল চাক মধ্যে তিন চোয়াল চাক অবস্থান নির্ধারণ.

4. দুইটি আঙ্গুলের মধ্যে এক্সসেন্ট্রিক ওয়ার্কপিস ঘুরানোর সময়, দীর্ঘ দৈর্ঘ্যের এক্সসেন্ট্রিক ওয়ার্কপিসটি ঘুরানোর জন্য দুটি আঙ্গুলের মধ্যে clamped করা যেতে পারে,এবং workpiece মুরগির হার্ট ক্ল্যাম্প দ্বারা ঘোরানো চালিত করা যেতে পারে. দুই thimbles মধ্যে প্রক্রিয়াকৃত eccentric workpiece উভয় প্রান্তের কেন্দ্র, এবং eccentric কেন্দ্র গর্ত সাধারণত boring মেশিনে প্রক্রিয়া করা হয়,কারণ এটি মেশিনে উভয় প্রান্তের কেন্দ্র নিশ্চিত করা কঠিন, এবং অদ্ভুত কেন্দ্র গর্তের দিক ধারাবাহিক এবং সমান্তরাল।

5. এক্সেন্ট্রিক চক এক্সেন্ট্রিক চক এক্সেন্ট্রিক দূরত্ব সমন্বয় সুবিধাজনক, বহুমুখিতা, উচ্চ নির্ভুলতা একটি আরো আদর্শ এক্সেন্ট্রিক টুল।

6. বিশেষ ফিক্সচারে, যখন মেশিনিং দৈর্ঘ্য সংক্ষিপ্ত, নির্ভুলতা উচ্চ এবং অদ্ভুত workpiece সংখ্যা খুব বড় তখন অদ্ভুত workpiece বিশেষ ফিক্সচারে চালু করা যেতে পারে।

7. বড় eccentricity এবং কম নির্ভুলতা প্রয়োজনীয়তা সঙ্গে eccentric workpieces প্রকৃত প্রক্রিয়াকরণে, অন্য clamping পদ্ধতি সংক্ষিপ্ত বিবরণ, যথা, তিন চোয়াল boring প্লাস gasket clamping।অর্থাৎ, যখন তিন চোয়াল স্ব-কেন্দ্রীকরণ উপরের চোয়াল, প্রথম প্রথম চোয়াল ইনস্টল করুন, তারপর আস্তে আস্তে collet সরান, যাতে collet শেষ স্ক্রু প্রায় এক বা দুই ঘূর্ণন ঘোরাতে,এবং তারপর দ্বিতীয় এবং তৃতীয় চোয়াল ইনস্টল, যাতে কোলেটের তিনটি চোয়াল স্বাভাবিকভাবে অদ্ভুততা গঠন করে। যেহেতু অদ্ভুততা সামঞ্জস্যযোগ্য নয়, তাই এটি সামঞ্জস্য করার জন্য শিম যুক্ত করা উচিত। এই পদ্ধতির সুবিধা সহজ,সুবিধাজনক এবং দ্রুত, কিন্তু অসুবিধা হল যে অবস্থান সঠিকতা উচ্চ নয়।
